기계 공구 베드 주물용 로스트 폼 몰드 – EPS 폼 툴링, OEM/ODM

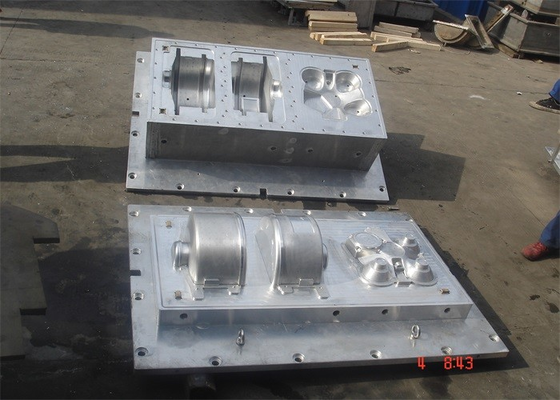

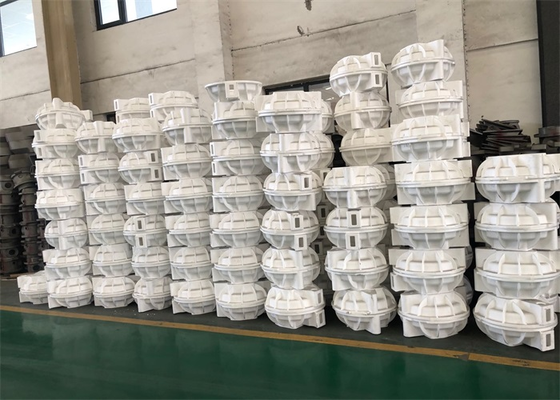

이 맞춤형 로스트 폼 몰드는 기계 공구 베드 주물을 위한 소모성 EPS 폼 패턴을 생산하도록 제작되었습니다. 이 툴은 알루미늄 합금으로 가공되며, 캐비티 형상은 베드 주물 레이아웃 및 다운스트림 로스트 폼 공정에 맞게 조정됩니다. 증기 및 냉각 회로는 균일한 비드 융합을 지원하도록 배치되었으며, 통기 및 배출 기능은 손상 없이 섬세한 폼 패턴을 쉽게 분리할 수 있도록 돕습니다. 이 몰드는 OEM/ODM 프로그램에 맞춰 구성할 수 있으며 단일 또는 다중 캐비티 생산에 적용 가능합니다. 설계 검토부터 시험 성형까지, 툴링은 최종 금속 주물의 치수 및 표면 요구 사항에 맞춰 개발됩니다.이 맞춤형 로스트 폼 몰드는 기계 공구 베드 주물을 위한 소모성 EPS 폼 패턴을 생산하도록 제작되었습니다. 이 툴은 알루미늄 합금으로 가공되며, 캐비티 형상은 베드 주물 레이아웃 및 다운스트림 로스트 폼 공정에 맞게 조정됩니다. 증기 및 냉각 회로는 균일한 비드 융합을 지원하도록 배치되었으며, 통기 및 배출 기능은 손상 없이 섬세한 폼 패턴을 쉽게 분리할 수 있도록 돕습니다. 이 몰드는 OEM/ODM 프로그램에 맞춰 구성할 수 있으며 단일 또는 다중 캐비티 생산에 적용 가능합니다. 설계 검토부터 시험 성형까지, 툴링은 최종 금속 주물의 치수 및 표면 요구 사항에 맞춰 개발됩니다.

 사양

몰드 특징

1. 패턴별 캐비티 디자인
   캐비티 세부 사항, 구배 각도 및 분할선은 고객의 폼 패턴 요구 사항에 따라 개발되어 성형된 EPS 형상이 로스트 폼 주조 경로에 적합하도록 보장합니다.

2. 알루미늄 툴 제작
   몰드 본체는 알루미늄 합금으로 제작되어 빠른 열 반응, 증기 노출에 대한 내성 및 취급 및 설치를 위한 관리 가능한 툴 무게를 제공합니다.

3. 통합 증기 및 냉각 회로
   내부 채널은 비드 팽창을 위한 증기와 냉각을 위한 물을 공급하도록 배치되어 생산 주기 전반에 걸쳐 일관된 패턴 밀도를 유지하는 데 도움이 됩니다.

4. 통기 및 배출 장치
   통기 경로와 배출기 위치는 완전한 캐비티 충진을 촉진하고 섬세한 폼 패턴의 깨끗한 제거를 허용하도록 통합되었습니다.

5. 유연한 캐비티 구성
   이 툴은 단일 또는 다중 캐비티로 구성할 수 있으며, 교체 가능한 인서트와 분할 블록 구조로 유지 보수 및 향후 형상 조정을 단순화합니다.

응용 분야

1. CNC 공작 기계 베드 패턴
   공작 기계 베드 주물에 사용되는 소모성 패턴 생산을 위한 폼 툴링.

2. 선반 베드 및 베이스 패턴
   선반 베드, 베이스 및 관련 구조 부품 주조를 지원하는 폼 패턴용 몰드.

3. 밀링 머신 본체 패턴
   밀링 머신 본체 및 컬럼 주물에 사용되는 폼 패턴용 툴링.

4. 연삭기 하우징 패턴
   연삭기 하우징 및 지지대에 적용되는 폼 패턴 생산용 몰드.

5. 중장비 공작 기계 부품 패턴
   컬럼, 박스 및 구조 프레임과 같은 대형 공작 기계 부품용 폼 툴링.

제조 공정
1. 고객의 부품 설계, 도면 및 품질 표준 검토.
2. 몰드 및 툴링 설계 및 제조
3. 몰드 및 툴링 테스트 및 샘플 확인
4. 다이캐스팅 원형 주물
5. 표면 처리: 트리밍, 디버링, 연마, 세척, 패시베이션 및 분체 코팅 및 고객의 기타 요구 사항
6. 정밀 가공: CNC 선반, 밀링, 드릴링, 연삭 등
7. 전체 검사
8. 포장
9. 배송

포장 및 배송

유연한 배송 옵션: 저희는 모든 고객이 고유한 요구 사항을 가지고 있다는 것을 이해합니다. 따라서 항공 화물, 해상 화물 및 특급 배송 서비스를 포함한 유연한 배송 옵션을 제공합니다. 저희 팀은 고객님의 일정과 예산에 따라 가장 비용 효율적이고 효율적인 배송 방법을 결정하기 위해 협력할 것입니다.


우리의 장점
1. 저희는 중국 최대의 로스트 폼 몰드 제조업체이며, 고난이도 로스트 폼 몰드에 집중하고 있으며 대형 갠트리 가공 센터, 30세트 수입 고속 가공 센터, 40세트 이상의 범용 공작 기계 장비를 보유하고 있습니다.
2. 저희는 36명의 선임 몰드 디자이너를 보유하고 있어 합리적이고 안전하며 고효율적인 몰드 설계를 보장하고 빠른 몰드 납품 및 합리적인 몰드 구조를 보장하여 공정을 더 안전하고 생산 효율성을 더 높입니다.
3. 균일한 두께를 보장하기 위해 수치 제어 공작 기계를 사용하여 몰드 캐비티를 제조합니다.
4. 고강도 몰드를 제조하기 위해 ZL104 알루미늄을 사용하여 몰드를 주조합니다.
5. 대형 몰드의 경우, 좋은 냉각 효과를 얻기 위해 Ø22*1 구리 튜브를 냉각 파이프로 사용하고 물 분사 시스템을 갖추고 있습니다.
6. 몰드 표면에 (TEF10N) 코팅을 적용하여 마찰을 줄이고, 방수/정전기 방지/산염기 방지/고온 방지 기능을 제공합니다. 이를 통해 패턴이 왜곡 없이 매끄러운 표면을 가지며 쉽게 탈형될 수 있도록 보장합니다.
7. 모든 나사는 스테인리스 스틸 나사를 사용하여 유지 보수 중 분해가 용이합니다.
8. 대형 몰드 체스트의 경우, 고강도 캐비티를 제공하기 위해 18-20mm 두께의 단조 알루미늄 판을 사용합니다.
9. 탈형이 어려운 복잡한 몰드의 경우, 탈착 장치가 있는 자동 몰드를 제조할 수 있습니다.
10. 몰드 완성 후 고객에게 패턴 샘플을 생산하며, 패턴이 합격되면 몰드에 대한 인수 작업을 수행합니다.
11. 스위스에서 수입한 육각 좌표 측정 장비를 사용하여 몰드가 합격되었는지 테스트합니다.

회사 소개

Luoyang Liushi Mould Co., Ltd.는 2001년에 설립되었으며, 로스트 폼 주조 몰드에 대한 국가 표준 설정 단위입니다. 이 회사는 천년 제국의 도시이자 모란꽃의 도시인 낙양시에 위치하고 있습니다. 저희는 9800평방미터의 사무실 건물과 22000평방미터의 작업장을 보유하고 있으며, 연구, 개발, 설계, 주조, 가공, 조립, 표면 처리 및 기타 장비를 갖추고 있습니다. 낙양시 R&D 센터 및 기술 센터입니다.

회사 기술자는 고객의 요구에 따라 현장 안내 몰드 조립, 시험 생산, 무료 수리 및 로스트 폼 주조 공정에 대한 완전한 기술을 제공할 수 있습니다. "신중한 설계, 린 제조, 최고의 서비스, 완벽한 품질"이라는 사업 철학으로 고객에게 만족스러운 제품과 서비스를 제공하기 위해 노력합니다. 수년간의 개발 끝에 저희 회사는 많은 로스트 폼 주조 제조업체의 선호하는 몰드 공급업체이자 독점 공급업체가 되었습니다.
